1.產品介紹：

　　10/0.4KV級SH15-M-80KVA型油浸式非晶合金變壓器作為使用最為廣泛的電力設施，數量種類繁多，對節能減排有著重要意義。SH15型全密封油浸式非晶合金10/0.4KV級SH15-M-80KVA型油浸式非晶合金變壓器是目前配電設備的高端節能產品，節能效果顯著。

　　我國配電變壓器性能代號的涵義為：在S7型以上，空載損耗每降低約10%，代號“7”則在數字上加“1”。從S7型發展到S13型，鐵芯技術和工藝優化發展到了一個極限，由于非晶合金材料的使用，使配電變壓器在節能設計上了一個新臺階。非晶合金材料的基礎元素是鐵、鎳、鈷、硅、硼、碳等組成，是一種向同性的軟磁材料，磁化功率小，厚度極薄，只有0.027mm，填充系數相應變小，只有0.75～0.8，電阻率很高，是硅鋼板的3～6位，硬度是硅鋼片的5倍，用于變壓器鐵心設計，空載損耗降低很多。以400kVA產品為例，S13型空載損耗410W，SH15型空載損耗則只有200W，下降了40%。

　　我公司生產的SH15型非晶合金配電變壓器采用了全銅線圈和新的絕緣材料和工藝，產品耐高溫、抗沖擊、全密封結構設計保證了變壓器油質量的穩定，延長了維護周期，同時，由波紋片式散熱器組成的整體油箱采用磷化預處理和多層防銹噴涂工藝生產，具有良好的耐候性能。

　　2.技術標準：

　　GB1094.1.2.3-2007《10/0.4KV級SH15-M-80KVA型油浸式非晶合金變壓器》

　　GB/T6451-2008 《三相油浸式10/0.4KV級SH15-M-80KVA型油浸式非晶合金變壓器技術參數和要求》。

　　JB/T10318-2002 《油浸式非晶合金鐵芯配電變壓器技術參數》。

　　JB/T3837-1998 《變壓器類產品型號編制方法》

　　GB/T10237-1988 《10/0.4KV級SH15-M-80KVA型油浸式非晶合金變壓器 絕緣水平和絕緣試驗外絕緣的空氣間隙》

　　3.性能特點：

　　10kv級SH15型全密封非晶合金10/0.4KV級SH15-M-80KVA型油浸式非晶合金變壓器容量范圍30kVA～1600kVA，在10KV、50HZ輸配電系統中，可廣泛用于高層建筑、商業中心、地鐵、機場、車站、工礦企業、鉆井平臺、采油平臺，特別適用于易燃、易爆等防火要求高以及環境惡劣的場所使用。也可用居民區、商業街道、工礦企業動力及照明之用。

　　使用壽命長，免維護運行。全密封變壓器箱蓋與箱沿采用螺栓聯結和橡膠圈密封結構，隔絕了變壓器油與空氣的接觸，絕緣不會受潮，大大降低絕緣老化速度，提高了使用壽命。

　　設計結構緊湊，運行噪聲低。由于采用了新材料和新工藝，降低噪聲，無儲油柜，高度比同類產品低。在正常壽命期內不需換油，提高了在網運行的安全性和可靠性。

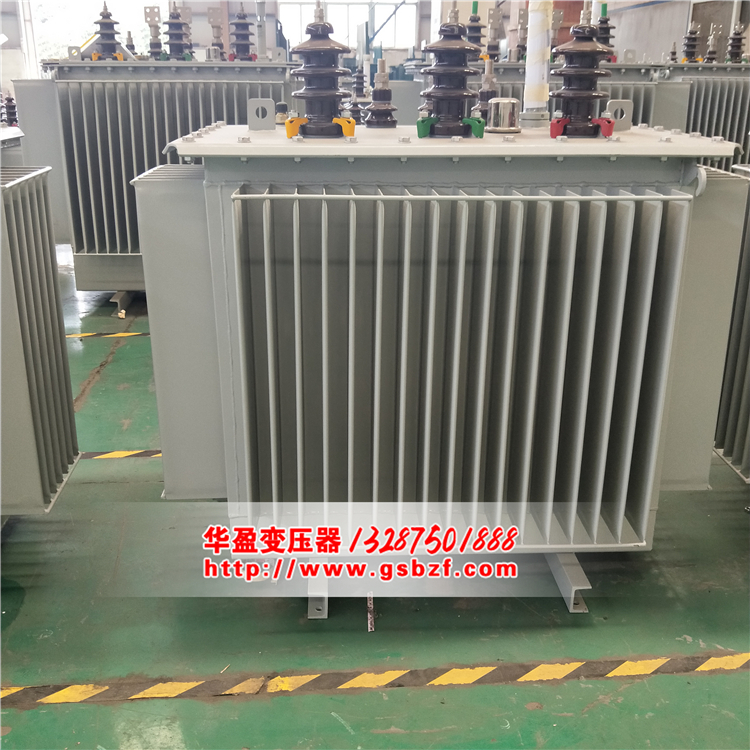

　　波紋油箱體積小、外形美觀。SH15型非晶合金10/0.4KV級SH15-M-80KVA型油浸式非晶合金變壓器油箱采用波紋片式散熱，當油溫變化時，油體積的變化由波紋片的彈性脹縮來調節補償。

　　免吊芯與油品檢測。變壓器封裝時，采用真空過濾注油工藝，完全去除了變壓器油品中的潮氣。密封后變壓器內部不與空氣接觸，有效的防止氧氣和水分進入變壓器而導致的絕緣性能下降。

　　4.性能參數：

　　SH15全密封油浸式非晶合金10/0.4KV級SH15-M-80KVA型油浸式非晶合金變壓器主要技術參數：
